گیره شاخ بزی

گیره قالب بندی چیست و چه نقشی در استحکام سازه دارد؟

شاید در نگاه اول، در میان انبوه تجهیزات غول‌پیکر ساختمانی، یک قطعه فلزی کوچک و خمیده چندان به چشم نیاید. اما بگذارید یک راز را برایتان فاش کنم: گاهی وقت‌ها، قهرمانان اصلی داستان، همین قطعات کوچک و نه‌چندان پر زرق و برق هستند. گیره قالب بندی، که با نام‌های دیگری مثل کلیپس قالب بندی یا گیره شاخ بزی هم شناخته می‌شود، دقیقاً یکی از همین قهرمانان گمنام در صنعت ساختمان است. قطعه‌ای که شاید وزن زیادی نداشته باشد، اما نبودش می‌تواند به قیمت درهم‌شکستن کل سیستم قالب‌بندی و هدر رفتن تُن‌ها بتن تمام شود. آیا آماده‌اید تا با این قطعه حیاتی بیشتر آشنا شویم و بفهمیم چرا هر مهندس و مجری کارکشته‌ای، اینقدر روی کیفیت و استفاده صحیح از آن تأکید دارد؟

گیره قالب بندی

مقدمه‌ای بر قلب تپنده قالب‌بندی؛ گیره قالب بندی را بهتر بشناسیم!

تصور کنید در حال ساخت یک دیوار بتنی بلند هستید. پنل‌های قالب فلزی بتن را با دقت کنار هم چیده‌اید. اما چه چیزی قرار است این پنل‌ها را در برابر فشار عظیم بتن تازه، محکم و استوار نگه دارد؟ اینجا دقیقاً جایی است که پشت‌بندها (معمولاً لوله‌های داربستی) وارد عمل می‌شوند و گیره قالب بندی نقش ستون فقرات این سیستم را بازی می‌کند. این گیره‌ها با چنگک‌هایشان، پنل قالب را به لوله پشت‌بند متصل کرده و یک شبکه یکپارچه و مقاوم ایجاد می‌کنند. بدون این اتصال محکم، قالب‌ها در زمان بتن‌ریزی از هم باز شده (که به آن شکم دادن قالب می‌گویند) و فاجعه‌ای گران‌قیمت به بار می‌آید.

چرا صحبت در مورد یک قطعه کوچک فلزی اینقدر اهمیت دارد؟

اهمیت گیره قالب بندی در یک کلمه خلاصه می‌شود: پایداری. این قطعه کوچک وظیفه‌ای بزرگ بر عهده دارد: اتصال محکم لوله‌های پشت‌بند افقی به بدنه قالب‌ها. این کار باعث می‌شود کل سیستم قالب‌بندی به صورت یکپارچه عمل کند و در برابر فشارهای هیدرواستاتیک بتن تازه مقاومت نماید. در واقع، گیره قالب بندی تضمین می‌کند که سازه بتنی شما دقیقاً با همان ابعاد و اندازه‌هایی که در نقشه طراحی شده، اجرا شود. یک گیره بی‌کیفیت یا یک اتصال اشتباه می‌تواند منجر به تغییر شکل سازه، کاهش مقاومت و حتی نیاز به تخریب و اجرای مجدد بخش‌هایی از پروژه شود. پس می‌بینید؟ این قطعه کوچک، تأثیری بزرگ بر کیفیت نهایی و ایمنی پروژه شما دارد.

گیره قالب بندی یا کلیپس؛ فراتر از یک نام ساده

در کارگاه‌های ساختمانی ممکن است نام‌های مختلفی برای این قطعه بشنوید. گیره متوسط، گیره بلند، گیره چنگکی، کلیپس قالب یا گیره شاخ بزی همگی به خانواده‌ای از اتصالات اشاره دارند که وظیفه اصلی‌شان، همانطور که گفتیم، اتصال پشت‌بندها به قالب است. این تنوع نام‌ها نباید شما را گیج کند؛ مهم درک عملکرد و کاربرد هرکدام از آنهاست که در ادامه به تفصیل به آن خواهیم پرداخت.

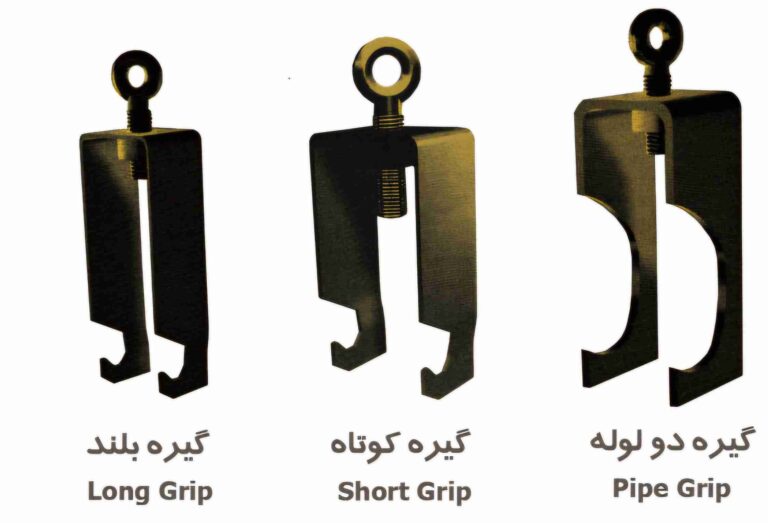

انواع گیره قالب بندی؛ هرکدام برای چه مأموریتی ساخته شده‌اند؟

گیره‌های قالب بندی مانند سربازانی هستند که هر کدام برای یک مأموریت خاص آموزش دیده‌اند. انتخاب نوع مناسب گیره بستگی به نوع پشت‌بند (لوله، نبشی یا ناودانی) و پیچیدگی سیستم قالب‌بندی شما دارد. بیایید با سه نوع اصلی این سربازان فداکار آشنا شویم.

مقایسه کنار هم گیره متوسط و گیره بلند برای نمایش تفاوت در اندازه.

گیره متوسط (گیره شاخ بزی)؛ آچار فرانسه قالب‌بندی

گیره متوسط، بدون شک پرکاربردترین و محبوب‌ترین عضو خانواده گیره‌هاست. به دلیل طراحی ساده و کارایی بالا، تقریباً در تمام پروژه‌هایی که از لوله به عنوان پشت‌بند افقی استفاده می‌شود، می‌توانید ردپای آن را ببینید. این گیره دارای دو “پا” یا “چنگک” است که در سوراخ‌های پانچ‌شده لبه قالب‌ها قرار می‌گیرند و از طرف دیگر، لوله پشت‌بند را در آغوش می‌گیرد.

کاربردهای اصلی گیره متوسط

  • اتصال لوله‌های افقی (معمولاً لوله ۵ داربستی) به عنوان پشت‌بند به پنل‌های قالب فلزی.
  • استفاده در قالب‌بندی دیوارها، ستون‌ها، فونداسیون و تیرها.
  • ایجاد یک شبکه منظم و یکپارچه از پشت‌بندها برای جلوگیری از اعوجاج قالب.

مشخصات فنی که باید بدانید

گیره‌های متوسط معمولاً از ورق فولادی با ضخامت ۴ یا ۵ میلی‌متر تولید می‌شوند. نوع ۵ میلی‌متری به دلیل مقاومت بالاتر، گزینه مطمئن‌تری برای پروژه‌های سنگین‌تر است. این گیره‌ها به همراه یک پیچ و مهره عرضه می‌شوند که با سفت کردن آن، گیره روی لوله محکم شده و اتصال پایداری را فراهم می‌کند.

گیره بلند؛ متخصص کارهای سنگین

گاهی وقت‌ها، شرایط ایجاب می‌کند که از پشت‌بندهای قوی‌تری مانند نبشی یا ناودانی به جای لوله استفاده کنیم. یا شاید بخواهیم از لوله به عنوان پشت‌بند عمودی در کنار پشت‌بند افقی استفاده کنیم. اینجا جایی است که گیره متوسط قدش کوتاه می‌آید و گیره بلند وارد میدان می‌شود.

چه زمانی باید به سراغ گیره بلند برویم؟

  • زمانی که پشت‌بند افقی از نبشی یا ناودانی تشکیل شده باشد.
  • زمانی که از دو لوله روی هم به عنوان پشت‌بند افقی استفاده شود.
  • در مواردی که نیاز به اتصال پشت‌بند قائم (از جنس لوله) به سیستم قالب‌بندی داریم.

تفاوت‌های کلیدی با گیره متوسط

تفاوت اصلی گیره بلند با گیره متوسط در “قد” یا ارتفاع بازوی آن است. این ارتفاع بیشتر به گیره اجازه می‌دهد تا پروفیل‌های بزرگتری مانند نبشی و ناودانی را در بر بگیرد. از نظر ساختاری و نحوه عملکرد (استفاده از پیچ و مهره)، شباهت زیادی به برادر کوچکتر خود یعنی گیره متوسط دارد.

گیره لوله به لوله؛ اتصال‌دهنده ماهر

همان‌طور که از نامش پیداست، این گیره برای اتصال دو لوله به یکدیگر طراحی شده است. زمانی که شما نیاز دارید دو لوله پشت‌بند را به صورت متقاطع (یکی افقی و دیگری عمودی) به هم متصل کنید، گیره لوله به لوله بهترین گزینه است. این کار به ایجاد یک شبکه داربستی مستحکم در پشت قالب‌ها کمک شایانی می‌کند و استحکام کل سیستم را به شکل چشمگیری افزایش می‌دهد.

نقش این گیره در یکپارچه‌سازی شبکه پشت‌بند

این گیره‌ها، که گاهی به آن‌ها بست داربست هم گفته می‌شود، با اتصال لوله‌های عمودی و افقی، یک اسکلت فلزی یکپارچه پشت قالب‌ها می‌سازند. این اسکلت، فشار بتن را به صورت یکنواخت توزیع کرده و از تمرکز فشار بر یک نقطه خاص جلوگیری می‌کند. استفاده از این گیره‌ها در کنار انواع دیگر، به خصوص در قالب‌بندی دیوارهای بلند و سازه‌های پیچیده، ضروری است.

فرآیند تولید گیره قالب بندی؛ از ورق خام تا یک اتصال قدرتمند

کیفیت یک گیره قالب بندی، مستقیماً به فرآیند تولید و مواد اولیه آن بستگی دارد. یک گیره خوش‌ساخت و باکیفیت می‌تواند بارها و بارها در پروژه‌های مختلف استفاده شود و خیال شما را از بابت پایداری قالب‌بندی راحت کند. اما این قطعه کوچک چگونه ساخته می‌شود؟

جنس و ضخامت ورق؛ اولین قدم در تضمین کیفیت

همه چیز از ورق فولادی شروع می‌شود. معمولاً از ورق ST37 برای تولید گیره‌ها استفاده می‌شود. مهم‌ترین فاکتور در این مرحله، ضخامت ورق است. همانطور که اشاره شد، گیره‌ها عمدتاً با ضخامت ۴ و ۵ میلی‌متر تولید می‌شوند. گیره‌های با ضخامت ۵ میلی‌متر، مقاومت بسیار بالاتری در برابر فشار و خمش دارند و برای پروژه‌های حساس و بزرگ، سرمایه‌گذاری روی آن‌ها کاملاً منطقی است. استفاده از ورق‌های نازک‌تر یا بی‌کیفیت می‌تواند باعث خم شدن یا شکستن گیره زیر فشار بتن شود.

مراحل ساخت و شکل‌دهی

پس از انتخاب ورق مناسب، فرآیند تولید شامل مراحل زیر است:

  1. برشکاری: ورق‌های بزرگ فولادی در ابعاد مشخص برای هر نوع گیره (متوسط یا بلند) برش داده می‌شوند.
  2. پرس‌کاری و خم‌کاری: قطعات برش‌خورده توسط دستگاه‌های پرس سنگین، خم شده و به شکل نهایی گیره در می‌آیند. این مرحله بسیار حساس است و زوایای خم باید دقیق باشد تا گیره به درستی روی قالب و لوله بنشیند.
  3. جوشکاری: قطعات مختلف مانند محل قرارگیری پیچ و مهره به بدنه اصلی جوش داده می‌شوند. کیفیت جوشکاری نیز در استحکام نهایی گیره تأثیرگذار است.
  4. کنترل کیفیت: محصول نهایی از نظر ابعاد، ضخامت، کیفیت جوش و عملکرد بررسی می‌شود تا محصولی بی‌نقص به دست مشتری برسد.

اگر به دنبال راه‌حل‌های نوین‌تری در قالب‌بندی هستید، بد نیست نگاهی به قالب بتن پلیمری نیز بیندازید که می‌تواند در کنار سیستم‌های فلزی، مزایای خاص خود را داشته باشد.

نحوه استفاده صحیح از گیره قالب بندی؛ یک راهنمای گام‌به‌گام

خرید بهترین گیره تنها نیمی از ماجراست؛ نیم دیگر، استفاده صحیح و اصولی از آن در کارگاه است. خوشبختانه کار با این قطعه بسیار ساده است، اما رعایت چند نکته کلیدی می‌تواند تفاوت بین یک قالب‌بندی بی‌نقص و یک کار پردردسر را رقم بزند.

قدم اول: آماده‌سازی و جانمایی پشت‌بندها

قبل از هر چیز، پنل‌های قالب را در جای خود قرار دهید و با استفاده از پین و گوه به هم متصل کنید. سپس لوله‌های پشت‌بند افقی را در فواصل مشخص (طبق نقشه اجرایی) در پشت قالب‌ها قرار دهید. فاصله استاندارد بین پشت‌بندها معمولاً حدود ۵۰ تا ۶۰ سانتی‌متر است، اما این عدد بسته به ارتفاع دیوار و فشار بتن می‌تواند متغیر باشد.

قدم دوم: اتصال گیره و سفت کردن پیچ؛ فوت کوزه‌گری کار!

حالا نوبت به اتصال گیره‌ها می‌رسد. چنگک‌های گیره را در سوراخ‌های لبه قالب قرار دهید به طوری که لوله پشت‌بند در حلقه گیره قرار گیرد. سپس پیچ روی گیره را با آچار مناسب سفت کنید. نکته کلیدی اینجاست: پیچ را تا جایی سفت کنید که لوله پشت‌بند کاملاً به قالب بچسبد و هیچ‌گونه لقی وجود نداشته باشد. یک اتصال شل، پایداری کل سیستم را به خطر می‌اندازد.

مزایای شگفت‌انگیز استفاده از گیره قالب بندی باکیفیت

استفاده از گیره‌های استاندارد و باکیفیت، مزایای متعددی برای پروژه شما به همراه دارد که فراتر از یک اتصال ساده است.

افزایش سرعت و سهولت در اجرا

طراحی ساده گیره‌ها باعث می‌شود که باز و بسته کردن آن‌ها بسیار سریع انجام شود. این موضوع سرعت عملیات قالب‌بندی و قالب‌برداری را به شکل قابل توجهی افزایش می‌دهد و به پیشرفت سریع‌تر پروژه کمک می‌کند.

تضمین پایداری و جلوگیری از دفرمه شدن قالب

این مزیت اصلی گیره‌هاست. یک شبکه مستحکم از گیره‌ها و پشت‌بندها، تضمین می‌کند که دیوارهای شما کاملاً صاف، گونیا و بدون شکم‌دادگی اجرا شوند. این یعنی کیفیت بالای سطح نهایی بتن و کاهش نیاز به عملیات اصلاحی پرهزینه.

قابلیت استفاده مجدد و صرفه اقتصادی

گیره‌های قالب بندی فلزی، در صورت استفاده و نگهداری صحیح، طول عمر بسیار بالایی دارند و می‌توانند در ده‌ها پروژه مختلف مورد استفاده قرار گیرند. این ویژگی، آن‌ها را به یک سرمایه‌گذاری بلندمدت و اقتصادی تبدیل می‌کند. این موضوع در مورد سایر تجهیزات مانند داربست مدولار نیز صادق است که قابلیت استفاده مکرر را دارند.

اشتباهات رایج در هنگام کار با گیره قالب بندی که باید از آن‌ها دوری کنید

  • استفاده از گیره‌های زنگ‌زده، خم‌شده یا آسیب‌دیده: هرگز از گیره‌های معیوب استفاده نکنید. این گیره‌ها مقاومت لازم را ندارند و ممکن است زیر فشار بشکنند.
  • فاصله بیش از حد بین گیره‌ها: افزایش فاصله بین گیره‌ها برای صرفه‌جویی، کاری بسیار خطرناک است و می‌تواند منجر به باز شدن قالب شود. همیشه به فواصل اجرایی استاندارد پایبند باشید.
  • سفت نکردن کامل پیچ گیره: یک اتصال شل و لق، تقریباً به اندازه عدم استفاده از گیره خطرناک است. از محکم بودن تمام اتصالات اطمینان حاصل کنید.
  • استفاده از نوع نامناسب گیره: همانطور که گفتیم، برای اتصال نبشی باید از گیره بلند استفاده کرد. استفاده از گیره متوسط در این حالت، یک اتصال ناپایدار و خطرناک ایجاد می‌کند.

چگونه بهترین گیره قالب بندی را انتخاب و خریداری کنیم؟

اکنون که با تمام زوایای این قطعه مهم آشنا شدیم، سوال نهایی این است که چگونه بهترین گزینه را برای پروژه خود انتخاب کنیم؟

نکات کلیدی برای خرید هوشمندانه

  1. به ضخامت ورق توجه کنید: همیشه ضخامت گیره را بررسی کنید. برای اطمینان بیشتر، به سراغ ضخامت ۵ میلی‌متر بروید.
  2. وزن گیره را بسنجید: گیره‌های سنگین‌تر معمولاً از ورق ضخیم‌تر و باکیفیت‌تری ساخته شده‌اند.
  3. کیفیت جوشکاری را بررسی کنید: جوش‌ها باید یکنواخت و بدون تخلخل باشند.
  4. از فروشنده معتبر خرید کنید: خرید از تولیدکنندگان و تأمین‌کنندگان معتبر، کیفیت محصول را تضمین می‌کند.

مشاوره و خرید از تأمین‌کنندگان معتبر

بهترین راه برای یک خرید مطمئن، دریافت مشاوره از متخصصان این حوزه است. آن‌ها می‌توانند با توجه به مشخصات پروژه شما، بهترین و اقتصادی‌ترین گزینه را پیشنهاد دهند. برای دریافت مشاوره تخصصی و خرید انواع تجهیزات قالب‌بندی با بالاترین کیفیت، می‌توانید از طریق صفحه تماس با ما، با کارشناسان ما در ارتباط باشید.

نتیجه‌گیری؛ گیره قالب بندی، قهرمان کوچک پروژه‌های بزرگ

در پایان، باید دوباره تأکید کنیم که گیره قالب بندی شاید قطعه‌ای کوچک و ساده به نظر برسد، اما نقش آن در تأمین ایمنی، پایداری و کیفیت نهایی سازه‌های بتنی غیرقابل انکار است. این چنگک‌های فولادی، با ایجاد یک اتصال محکم و یکپارچه، خیال مهندسان و مجریان را از بابت مقاومت سیستم قالب‌بندی در برابر فشارهای سهمگین بتن راحت می‌کنند. انتخاب گیره مناسب، استفاده صحیح از آن و خرید از منابع معتبر، سه ضلع مثلثی هستند که موفقیت عملیات قالب‌بندی شما را تضمین می‌کنند. پس دفعه بعدی که در یک کارگاه ساختمانی قدم زدید، با دقت بیشتری به این قهرمانان کوچک نگاه کنید؛ آن‌ها بی‌صدا، در حال ساختن ستون‌های استوار فردای ما هستند.

سوالات متداول (FAQ)

آکاردئون #1۱. تفاوت اصلی بین گیره متوسط و گیره بلند قالب بندی چیست؟

تفاوت اصلی در ارتفاع بازوی آن‌هاست. از گیره متوسط برای اتصال لوله پشت‌بند به قالب استفاده می‌شود، در حالی که گیره بلند به دلیل ارتفاع بیشتر، برای اتصال پروفیل‌های بزرگتر مانند نبشی و ناودانی یا دو لوله روی هم به قالب کاربرد دارد.

۲. بهترین ضخامت برای ورق گیره قالب بندی کدام است؟

گیره‌ها معمولاً در ضخامت‌های ۴ و ۵ میلی‌متر تولید می‌شوند. اگرچه هر دو قابل استفاده هستند، اما ضخامت ۵ میلی‌متر مقاومت و طول عمر بسیار بالاتری دارد و برای پروژه‌های مهم و سنگین، یک انتخاب مطمئن‌تر و حرفه‌ای‌تر محسوب می‌شود.

۳. آیا می‌توان از گیره‌های قالب بندی در سیستم قالب‌بندی پلیمری هم استفاده کرد؟

خیر، طراحی گیره‌های فلزی برای اتصال به لبه‌های پانچ‌شده قالب‌های فلزی است. سیستم‌های قالب‌بندی پلیمری معمولاً اتصالات مخصوص به خود را دارند که با ساختار پلیمری آن‌ها سازگار است.

۴. فاصله استاندارد برای نصب گیره‌های قالب بندی روی لوله پشت‌بند چقدر است؟

یک قانون کلی، نصب یک گیره در هر ۵۰ تا ۶۰ سانتی‌متر از طول لوله پشت‌بند است. با این حال، این فاصله باید بر اساس محاسبات مهندسی و با توجه به عواملی مانند ارتفاع بتن‌ریزی، ضخامت دیوار و نوع بتن تعیین شود.

۵. نام‌های دیگر گیره قالب بندی در بازار چیست؟

این قطعه در بازار و کارگاه‌ها با نام‌های مختلفی شناخته می‌شود، از جمله: کلیپس قالب بندی، گیره شاخ بزی، گیره چنگکی، گیره دو پا (برای نوع متوسط) و بست قالب.
