پین و گوه

پین و گوه: قهرمانان کوچک اما قدرتمند در دنیای ساخت‌وساز

مقدمه‌ای بر پین و گوه؛ چرا این دو قطعه کوچک اینقدر مهم هستند؟

تا به حال به یک ساختمان در حال ساخت نگاه کرده‌اید و از خود پرسیده‌اید که آن دیوارهای بتنی عظیم و یکپارچه چگونه شکل می‌گیرند؟ راز این کار در پنل‌های غول‌پیکری به نام قالب نهفته است. اما سوال مهم‌تر اینجاست: چه چیزی این پنل‌ها را کنار هم نگه می‌دارد تا بتن خیس و سنگین را مهار کنند؟ پاسخ، دو قطعه فلزی کوچک و unassuming است که شاید در نگاه اول بی‌اهمیت به نظر برسند: پین و گوه. این زوج جدایی‌ناپذیر، مانند چسب و قیچی در دنیای کاردستی، نقشی حیاتی در صنعت ساختمان، به‌ویژه در سیستم‌های قالب‌بندی مدولار ایفا می‌کنند. شاید باورتان نشود، اما بدون وجود این قهرمانان کوچک، بسیاری از سازه‌های بتنی که امروز می‌بینیم، به این راحتی و با این دقت ساخته نمی‌شدند. در این مقاله، قرار است سفری عمیق به دنیای این دو قطعه داشته باشیم، از ساختار و جنسشان بگیریم تا کاربردها، مزایا و حتی نحوه صحیح استفاده از آنها. پس با ما همراه باشید تا بفهمیم چرا این دو قطعه کوچک، اینقدر در صنعت ساخت‌وساز بزرگ و تاثیرگذار هستند.

پین و گوه دقیقا چه شکلی هستند و از چه چیزی ساخته می‌شوند؟

پین و گوه

بیایید این دو دوست را از نزدیک‌تر بشناسیم. پین و گوه یک سیستم اتصال دو قسمتی است. تصور کنید می‌خواهید دو تکه مقوا را با یک دکمه فشاری به هم وصل کنید؛ پین و گوه هم تقریباً همین کار را برای قالب‌های فلزی سنگین انجام می‌دهند، البته با استحکام بسیار بسیار بیشتر! این دو قطعه معمولاً از فولاد با مقاومت بالا (مانند فولاد ST37 یا CK45) ساخته می‌شوند تا بتوانند در برابر فشارهای 엄청م بتن و ضربات چکش در حین نصب و جداسازی، دوام بیاورند.

مشخصات فنی پین؛ سرباز خط مقدم اتصال

پین (Pin) معمولاً یک میله فلزی است که یک سر آن پهن‌تر است (چیزی شبیه به سر میخ) تا از سوراخ قالب رد نشود. در بدنه پین، یک شکاف یا سوراخ مستطیلی شکل وجود دارد. این شکاف، محل قرارگیری گوه است. طول پین‌ها معمولاً حدود ۸ سانتی‌متر است و ضخامت ورقه‌ای که از آن ساخته می‌شوند، بسته به نوع کاربری و فشار وارده، می‌تواند بین ۳ تا ۵ میلی‌متر متغیر باشد. هرچه ضخامت بیشتر باشد، طبیعتاً مقاومت پین نیز بالاتر می‌رود.

مشخصات فنی گوه؛ نیروی محکم‌کننده نهایی

گوه (Wedge) یک قطعه فلزی مثلثی یا بهتر بگوییم، یک صفحه نازک با یک لبه شیب‌دار است. این شیب، کلید اصلی عملکرد سیستم است. طول گوه معمولاً حدود ۹ سانتی‌متر است و ضخامت آن با ضخامت پین یکسان است. وقتی گوه با ضربه چکش وارد شکاف پین می‌شود، به دلیل شکل شیب‌دارش، به تدریج فضا را پر کرده و دو لبه قالب را با نیروی زیادی به هم فشار می‌دهد و یک اتصال محکم و بدون لقی ایجاد می‌کند. وزن هر جفت پین و گوه با ضخامت استاندارد ۴ میلی‌متر، حدود ۱۰۰ تا ۱۱۰ گرم است.

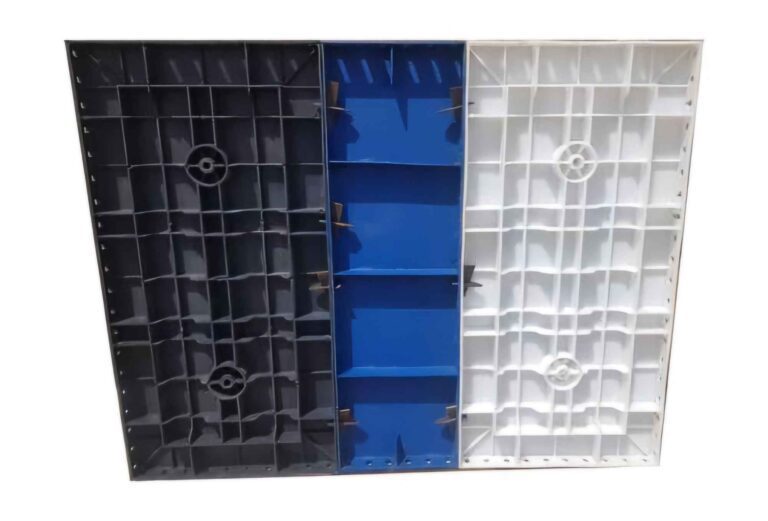

اتصال قالب بتن با پین گوه

کاربردهای پین و گوه؛ فراتر از یک اتصال ساده

شاید فکر کنید تنها وظیفه پین و گوه، اتصال دو قالب ساده به یکدیگر است، اما کاربرد آنها بسیار گسترده‌تر است. این دو قطعه، آچار فرانسه سیستم‌های قالب‌بندی مدولار هستند.

نقش کلیدی در اتصال قالب فلزی بتن

اصلی‌ترین و شناخته‌شده‌ترین کاربرد پین و گوه، اتصال پنل‌های قالب فلزی مدولار به یکدیگر است. فرقی نمی‌کند در حال ساخت یک دیوار مستقیم، یک ستون چهارگوش یا حتی یک فونداسیون پیچیده باشید، این پین و گوه‌ها هستند که با عبور از سوراخ‌های پانچ‌شده روی لبه‌های قالب‌ها، آن‌ها را به یکدیگر قفل می‌کنند. این اتصال نه تنها از جدا شدن قالب‌ها جلوگیری می‌کند، بلکه آن‌ها را کاملاً هم‌سطح و تراز نگه می‌دارد تا از نشت شیره بتن (که باعث پوکی و ضعف سازه می‌شود) جلوگیری کند.

استفاده در سایر تجهیزات قالب بندی

کاربرد پین و گوه به همینجا ختم نمی‌شود. از آن‌ها برای اتصال قطعات دیگری مانند پشت‌بندها، نبشی‌ها، کنج‌های داخلی و خارجی و سایر متعلقات به بدنه اصلی قالب نیز استفاده می‌شود. در واقع، هر جا که نیاز به یک اتصال موقت، سریع و در عین حال محکم در سیستم قالب‌بندی باشد، پین و گوه اولین گزینه است. جالب است بدانید که در برخی سیستم‌های داربست‌بندی مانند داربست مدولار چکشی نیز از مکانیزم‌های مشابهی برای اتصال سریع قطعات استفاده می‌شود که نشان از کارایی بالای این ایده ساده دارد.

مزایای استفاده از پین و گوه که کار شما را راحت می‌کند!

محبوبیت بالای پین و گوه بی‌دلیل نیست. این سیستم مزایای فوق‌العاده‌ای دارد که آن را به انتخابی ایده‌آل در کارگاه‌های ساختمانی تبدیل کرده است.

سرعت و سادگی در نصب

تصور کنید برای هر اتصال، نیاز به پیچ و مهره و آچارکشی داشتید! چقدر زمان‌بر و خسته‌کننده بود. پین و گوه این فرآیند را به طرز شگفت‌انگیزی ساده کرده‌اند. تنها ابزار مورد نیاز شما یک چکش است. یک کارگر ماهر می‌تواند در عرض چند ثانیه یک اتصال را برقرار یا قطع کند. این سرعت بالا در مونتاژ و دمونتاژ، به طور مستقیم بر روی سرعت پیشرفت پروژه و کاهش هزینه‌های نیروی کار تاثیر می‌گذارد.

مقرون‌به‌صرفه و اقتصادی

در مقایسه با سایر سیستم‌های اتصال، پین و گوه قیمت بسیار پایینی دارند. این هزینه کم، در کنار قابلیت استفاده مجدد صدها باره، آن‌ها را به یک گزینه بسیار اقتصادی تبدیل می‌کند. شما با یک بار سرمایه‌گذاری برای خرید این قطعات، می‌توانید در پروژه‌های متعددی از آن‌ها استفاده کنید. این موضوع در مدیریت هزینه‌های تجهیزات قالب بندی بسیار حائز اهمیت است.

استحکام و پایداری بالا

اجازه ندهید ظاهر کوچکشان شما را فریب دهد! وقتی گوه در جای خود محکم می‌شود، نیروی اصطکاک و فشار بسیار بالایی ایجاد می‌کند که قادر است دو پنل سنگین قالب را در برابر فشار هیدرواستاتیک بتن تازه، کاملاً ثابت نگه دارد. این استحکام تضمین می‌کند که سازه بتنی شما دقیقاً مطابق با ابعاد نقشه و بدون هیچ‌گونه اعوجاج یا شکم‌دادگی اجرا شود.

آیا پین و گوه معایبی هم دارد؟ (نگاهی صادقانه)

هیچ سیستمی بی‌نقص نیست و پین و گوه هم استثنا نیستند. بزرگترین عیب این قطعات، ابعاد کوچک آن‌هاست. به دلیل تعداد بسیار زیادی که در هر پروژه استفاده می‌شود (گاهی هزاران عدد!)، احتمال گم شدن آن‌ها در محیط کارگاه بسیار بالاست. کارگران ممکن است پس از باز کردن قالب‌ها، آن‌ها را روی زمین رها کنند و در نهایت زیر دست و پا یا در میان نخاله‌های ساختمانی ناپدید شوند. عیب دیگر، احتمال آسیب دیدن آن‌ها در اثر ضربات شدید و غیر اصولی چکش است. اگر ضربه به درستی وارد نشود، ممکن است لبه گوه یا بدنه پین دفرمه شده و دیگر قابل استفاده نباشد. با این حال، این معایب در مقایسه با مزایای بی‌شمارشان، قابل چشم‌پوشی و مدیریت هستند.

نحوه استفاده صحیح از پین و گوه (راهنمای گام به گام)

استفاده از پین و گوه بسیار ساده است، اما رعایت چند نکته می‌تواند عمر آن‌ها را افزایش داده و اتصالی مطمئن‌تر را تضمین کند:

  1. تراز کردن قالب‌ها: ابتدا دو پنل قالب را دقیقاً کنار هم قرار دهید، به طوری که سوراخ‌های لبه آن‌ها کاملاً روبروی یکدیگر باشند.
  2. وارد کردن پین: پین را از داخل سوراخ‌های تراز شده عبور دهید. سر پهن پین باید در سمت بیرونی باقی بماند.
  3. قرار دادن گوه: گوه را از بالا وارد شکاف مستطیلی پین کنید.
  4. محکم کردن نهایی: با استفاده از چکش، چند ضربه محکم اما کنترل‌شده به بالای گوه وارد کنید تا کاملاً در شکاف پین فرو رفته و اتصال را سفت کند. نیازی به ضربات وحشیانه نیست! یک اتصال محکم، اتصالی است که در آن هیچ‌گونه لقی بین دو قالب احساس نشود.

برای باز کردن نیز کافیست با نوک چکش، یک ضربه از زیر به گوه وارد کنید تا آزاد شود و سپس پین را خارج کنید.

چه تعداد پین و گوه برای هر متر مربع نیاز است؟ (یک حساب سرانگشتی)

این سوالی است که بسیاری از پیمانکاران و مجریان می‌پرسند. تعداد دقیق پین و گوه به ابعاد قالب‌ها و فاصله سوراخ‌های روی لبه آن‌ها بستگی دارد. اما به عنوان یک قاعده کلی و تجربی، برای هر متر مربع دیوار یا سطح قالب‌بندی شده، به طور متوسط به ۱۶ جفت (۱۶ عدد پین و ۱۶ عدد گوه) نیاز است. البته این عدد می‌تواند بسته به پیچیدگی طرح و نوع قالب‌ها کمی تغییر کند، اما برای برآورد اولیه هزینه‌ها و تعداد مورد نیاز، عدد مناسبی است.

مقایسه پین و گوه با سایر اتصالات در تجهیزات قالب بندی

در دنیای قالب‌بندی، اتصالات دیگری نیز وجود دارند. برای مثال، بست قورباغه‌ای (یا کلمپس) یکی دیگر از اتصالات رایج است. تفاوت اصلی در این است که بست قورباغه‌ای برای اتصال پشت‌بندها (معمولاً لوله‌های داربستی) به قالب‌ها استفاده می‌شود و عملکردی متفاوت دارد. در حالی که پین و گوه دو قالب را مستقیماً به هم وصل می‌کنند. همچنین گزینه‌های دیگری مانند قالب بتن پلیمری ممکن است از سیستم‌های اتصال متفاوتی استفاده کنند. با این حال، برای اتصال پنل‌های مدولار فلزی، هیچ گزینه‌ای به اندازه پین و گوه، ترکیبی از سرعت، سادگی و کارایی را ارائه نمی‌دهد. حتی در سازه‌های پیچیده‌تر که نیاز به سیستم‌های پشتیبانی مانند داربست مثلثی دارند، باز هم در نهایت این پین و گوه است که خود قالب‌ها را در کنار هم نگه می‌دارد.

نکات مهم در هنگام خرید پین و گوه با کیفیت

هنگام خرید پین و گوه، به چند نکته کلیدی توجه کنید تا بهترین انتخاب را داشته باشید:

  • جنس و ضخامت: حتماً از فروشنده در مورد جنس فولاد و ضخامت ورق سوال کنید. برای اکثر کاربردها، ضخامت ۴ میلی‌متر ایده‌آل است.
  • کیفیت ساخت: به لبه‌های قطعات دقت کنید. نباید پلیسه‌ها یا لبه‌های تیز و برنده داشته باشند. شکاف پین باید دقیق و تمیز باشد.
  • پوشش و رنگ: برخی تولیدکنندگان برای جلوگیری از زنگ‌زدگی، پین و گوه‌ها را رنگ می‌کنند یا پوشش گالوانیزه می‌دهند. این یک مزیت محسوب می‌شود.
  • خرید از تولیدکننده معتبر: سعی کنید از تولیدکنندگان یا فروشندگان معتبر خرید کنید تا از کیفیت محصول اطمینان داشته باشید.

نتیجه‌گیری: چرا نباید اهمیت پین و گوه را دست‌کم گرفت؟

در پایان، پین و گوه شاید کوچکترین و ارزان‌ترین جزء در یک پروژه عظیم بتنی باشند، اما نقش آن‌ها حیاتی است. آن‌ها مانند سلول‌های بنیادی در بدن یک سازه عمل می‌کنند؛ کوچک، پرشمار و ضروری. انتخاب، استفاده و نگهداری صحیح از این قطعات می‌تواند تفاوت بین یک سازه بتنی بی‌نقص و یک کار پر از ایراد و هزینه‌های اضافی را رقم بزند. پس دفعه بعد که از کنار یک پروژه ساختمانی عبور کردید، به این قهرمانان کوچک فولادی فکر کنید که بی‌صدا و محکم، در حال شکل دادن به شهر ما هستند.

سوالات متداول (FAQ)

۱. آیا می‌توان از پین و گوه زنگ‌زده استفاده کرد؟
بهتر است از این کار اجتناب کنید. زنگ‌زدگی شدید می‌تواند مقاومت فولاد را کاهش داده و باعث شکستن پین یا گوه زیر فشار شود. همچنین، زنگ‌زدگی ممکن است باعث گیر کردن گوه در پین شده و باز کردن آن را دشوار کند.
۲. بهترین روش برای جلوگیری از گم شدن پین و گوه چیست؟
آموزش به کارگران برای جمع‌آوری منظم قطعات پس از هر بار دمونتاژ، بهترین راه است. استفاده از کیسه‌های مخصوص یا بشکه‌های مشخص برای نگهداری آن‌ها در کارگاه، می‌تواند به شدت از هدر رفتنشان جلوگیری کند.
۳. آیا پین و گوه در اندازه‌های مختلفی تولید می‌شوند؟
بله، اگرچه اندازه‌های استاندارد (طول پین ۸ و گوه ۹ سانتی‌متر با ضخامت ۴ میلی‌متر) رایج‌ترین هستند، اما برخی تولیدکنندگان می‌توانند بر اساس نیاز پروژه و نوع قالب، ابعاد سفارشی نیز تولید کنند.
۴. تفاوت اصلی بین پین و گوه با ضخامت ۳ میلی‌متر و ۵ میلی‌متر چیست؟
تفاوت اصلی در مقاومت و دوام آن‌هاست. پین و گوه ۵ میلی‌متری بسیار مقاوم‌تر هستند و برای قالب‌بندی سازه‌های سنگین و مرتفع که فشار بتن در آن‌ها بسیار زیاد است، مناسب‌ترند. مدل ۳ میلی‌متری سبک‌تر و ارزان‌تر است و برای کارهای سبک‌تر می‌توان از آن استفاده کرد.
۵. آیا برای هر نوع قالب فلزی می‌توان از پین و گوه استاندارد استفاده کرد؟
در اکثر موارد بله. قالب‌های مدولار استاندارد موجود در بازار ایران، همگی دارای سوراخ‌های پانچ‌شده با ابعاد یکسان هستند که با پین و گوه‌های استاندارد سازگاری کامل دارند. اما همیشه بهتر است قبل از خرید عمده، چند نمونه را برای تست تهیه کنید.
