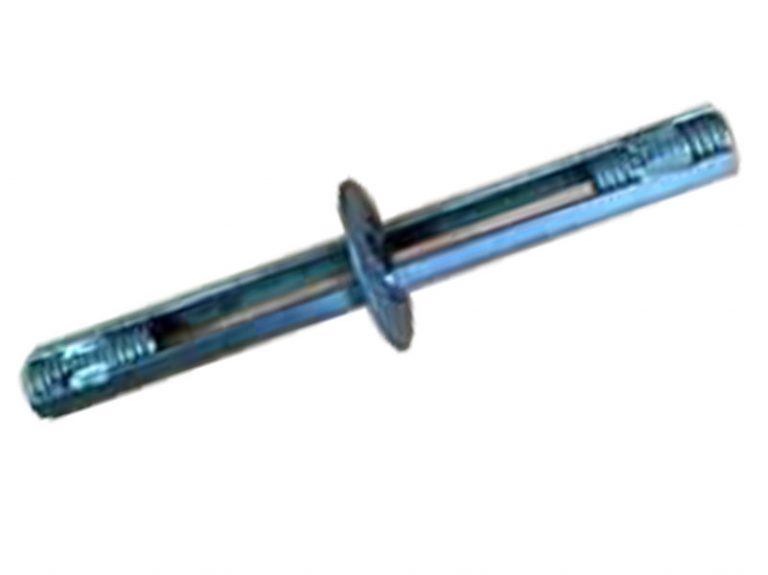

میان بولت فنری: راهنمای جامع آب‌بندی سازه‌های بتنی

• نگه داشتن فاصله دقیق قالب‌ها – به عنوان اسپیسر عمل کرده و ضخامت دیوار را ثابت نگه می‌دارد.
• جلوگیری از تغییر شکل قالب‌ها تحت فشار بتن – فنر داخلی فشار را جذب کرده و از کمانش قالب جلوگیری می‌کند.
• استفاده در پروژه‌های آبی و زیرزمینی – استخرها، مخازن آب، تصفیه‌خانه‌ها، سدها و کانال‌های آبرسانی.
• به‌کارگیری در دیوارهای حائل و سازه‌های نگهبان – دیوارهای زیرزمینی در مجاورت خاک مرطوب.
• ساختمان‌های بلندمرتبه با طبقات منفی – جلوگیری از نفوذ رطوبت به پارکینگ‌های زیرزمینی.

1. آماده‌سازی قالب‌ها: ابتدا پانل یک طرف دیوار را در جای خود مستقر کنید. محل دقیق عبور بولت‌ها را بر اساس نقشه‌های اجرایی سوراخ‌کاری کنید. این کار معمولاً با استفاده از تجهیزات داربست مدولار و سیستم‌های قالب‌بندی انجام می‌شود.
2. جاگذاری میان بولت: میان بولت فنری را که طول آن متناسب با ضخامت دیوار است، انتخاب کنید. بولت تمام رزوه را از داخل آن عبور دهید. اطمینان حاصل کنید که فنر داخلی آزادانه کار می‌کند.
3. نصب بولت و واشرها: بولت را از سوراخ ایجاد شده در پانل اول عبور دهید. از سمت بیرون، یک واشر کاس و یک مهره خروسکی روی آن ببندید تا مخروطی میان بولت کاملاً به دیواره داخلی قالب بچسبد.
4. بستن پانل دوم: پس از تکمیل آرماتوربندی، پانل دوم قالب را در جای خود قرار دهید و سر دیگر بولت را از سوراخ آن عبور دهید.
5. محکم کردن نهایی: مجدداً با استفاده از واشر و مهره خروسکی، پانل دوم را نیز کاملاً محکم کنید. برای اتصال بهتر پانل‌ها به یکدیگر می‌توان از اتصالاتی مانند کلمپس داکتیل نیز بهره برد. میزان سفت کردن مهره‌ها باید به اندازه‌ای باشد که پانل‌ها کاملاً ثابت شوند و هیچ درزی بین مخروطی میان بولت و قالب وجود نداشته باشد.
6. بتن‌ریزی و باز کردن قالب: پس از بتن‌ریزی و رسیدن بتن به مقاومت کافی (معمولاً ۲۴ تا ۴۸ ساعت بعد)، مهره‌های خروسکی و واشرها را باز کنید. با چند ضربه آرام، بولت تمام رزوه به راحتی از داخل غلاف خارج می‌شود. مخروطی‌ها نیز یا همراه بولت خارج می‌شوند یا به سادگی از جای خود درآورده می‌شوند.
7. آب‌بندی نهایی: حفره‌های مخروطی شکل باقی‌مانده در سطح بتن را با استفاده از گروت منبسط شونده یا ماستیک‌های پلی‌یورتان کاملاً پر کنید تا عملیات آب‌بندی تکمیل شود.

• مقاومت فشاری: برنده بی‌چون‌وچرا، مدل چدنی است. اگر با دیوارهای بلند و فشار هیدرواستاتیک بالا (بیش از ۳ متر ارتفاع بتن) سروکار دارید، در انتخاب مدل چدنی شک نکنید.
• قیمت: مدل پلاستیکی به مراتب ارزان‌تر است (حدود ۴۰ تا ۶۰ درصد قیمت چدنی) و می‌تواند هزینه‌های پروژه را به شکل قابل توجهی کاهش دهد.
• وزن و سهولت اجرا: مدل پلاستیکی سبک‌تر است (حدود یک‌سوم وزن چدنی) و کار با آن برای کارگران ساده‌تر خواهد بود.
• اهمیت پروژه: برای سازه‌های استراتژیک و حیاتی مانند سدها و تصفیه‌خانه‌های بزرگ، استفاده از مدل چدنی تقریباً یک الزام است. برای پروژه‌های عمومی‌تر (مانند دیوار حائل ساختمان مسکونی)، مدل پلاستیکی کفایت می‌کند.

توصیه مهندس دشت‌آبادی برای سال ۱۴۰۵: اگر قصد استفاده بیش از ۳ بار از قالب‌ها را دارید، سرمایه‌گذاری روی مدل چدنی به صرفه است. برای پروژه‌های یکبار مصرف، پلاستیکی گزینه اقتصادی‌تری است.

• کیفیت مواد اولیه: از کیفیت لوله PVC (ضخامت دیواره حداقل ۲ میلی‌متر) و جنس مخروطی‌ها (چدن داکتیل یا پلاستیک فشرده) اطمینان حاصل کنید. محصولات بی‌کیفیت ممکن است در برابر فشار بتن خرد شوند.
• انتخاب سایز مناسب: طول میان بولت باید دقیقاً با ضخامت دیوار بتنی شما برابر باشد (معمولاً ۲۰، ۲۵، ۳۰، ۴۰ و ۵۰ سانتی‌متر). همچنین قطر داخلی آن باید با قطر بولتی که استفاده می‌کنید (معمولاً ۱۶ یا ۲۰ میلی‌متر) هماهنگ باشد.
• بررسی سطح خارجی: وجود آج‌های مناسب روی سطح خارجی لوله، به درگیری بهتر آن با بتن کمک می‌کند و از حرکت قطعه جلوگیری می‌نماید.
• بررسی سلامت فنر داخلی: فنر باید کاملاً انعطاف‌پذیر باشد و پس از فشار، به حالت اولیه برگردد. فنر خشک یا زنگ‌زده عملکرد خوبی ندارد.
• خرید از فروشنده معتبر: برای اطمینان از کیفیت محصول و دریافت مشاوره صحیح، همواره از تولیدکنندگان و تأمین‌کنندگان معتبر خرید کنید. برای دریافت مشاوره تخصصی و استعلام قیمت می‌توانید از طریق تماس با ما با کارشناسان در ارتباط باشید.

پیشنهاد تصویر: یک تصویر مقایسه‌ای از یک میان بولت فنری با کیفیت (سالم) در کنار یک نمونه بی‌کیفیت (ترک‌خورده و زنگ‌زده).
