جکهای بلند کننده (جک صلیبی)
راهنمای جامع کاربرد، انواع و نصب
تا حالا شده یه تیر فولادی چند تنی رو توی ارتفاع جابهجا کنی؟ یا یه پل کهنه رو برای تعمیر چند سانت بالا ببری؟ اون وسط فقط یه چیز میتونه خیالت رو راحت کنه: جکهای بلند کننده یا همون جک صلیبی. تو این مقاله پخته و صمیمی، قراره از صفر تا صد این ابزارهای قدرتمند رو یاد بگیری. از جک هیدرولیک و مکانیکی گرفته تا نکات ایمنی و جدول مشخصات فنی.
جکهای بلند کننده (جک صلیبی) دقیقاً چه هستند؟

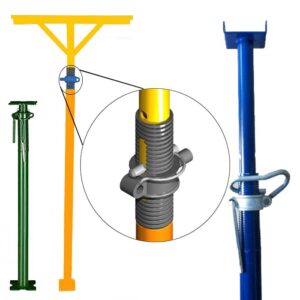

به زبان ساده، جک بلند کننده دستگاهی هست که با نیروی هیدرولیک یا مکانیک، اجسام سنگین رو به سمت بالا هل میده. جک صلیبی (که به خاطر سرجک صلیبی شکلش معروفه) مخصوص بلند کردن بارهای خطی و نقطهای در پروژههای عمرانی، تعمیر پلها، جابهجایی تیرهای فولادی و حتی سازههای بتنی پیشساخته استفاده میشه.
🔹 تفاوت با جک سقفی معمولی
جک سقفی استاندارد رو بیشتر برای زیر قالب بتن و تحمل بار مرده استفاده میکنن، اما جکهای بلند کننده (مخصوصاً نوع هیدرولیک) برای بلند کردن فعال بار بعد از بتنریزی، جابهجایی سازه، تعویض پشتبانها و تعمیرات اساسی کاربرد دارن. ظرفیتشون هم خیلی بالاتره – بعضی مدلها تا ۵۰ تن و بیشتر.
⚙️ چرا بهش میگن جک صلیبی؟
به خاطر سرجکی که شبیه صلیب هست (چهار شاخه). این طراحی کمک میکنه تا تیرچهها یا ناودانیها به طور متقاطع روی جک قرار بگیرن و بار به صورت متقارن منتقل بشه. این ویژگی در پروژههایی که نیاز به بلند کردن یکپارچه دارن، مثل تعویض ستون یا بالا بردن دال بتنی، خیلی حیاتیه.
جکهای بلند کننده کجا به کار میان؟ (۳ نمونه واقعی)
- تعمیرات سازههای بلند و پلها: تصور کن یه پل قدیمی نیاز به تعویض تکیهگاه داره. با استفاده از چند جک هیدرولیک هماهنگ، میشه یک بخش از عرشه رو چند سانت بالا آورد، بلبرینگ جدید جا زد و دوباره پایین گذاشت.
- جابهجایی و نصب تیرهای سنگین: توی کارگاههای تولید قطعات پیشساخته بتنی، جکهای صلیبی به کمک جرثقیل میآن تا تیرهای چند تنی رو دقیقاً سر جای خودشون قرار بدن.
- تعویض پشتبانها در ساختمانهای فرسوده: وقتی میخوان ستون فرسوده رو عوض کنن، اول با جکهای قوی بار اون بخش رو میگیرن، بعد ستون قدیمی رو میبرن و ستون جدید نصب میکنن. این روش به «شمعگذاری موقت» معروفه.
پیشنهاد تصویر: یک عکس از عملیات تعویض ستون در یک ساختمان قدیمی با استفاده از ۴ جک هیدرولیک صلیبی بزرگ.
هیدرولیک، مکانیکی و پنوماتیک – کدام برای تو مناسبه؟
💧 جک هیدرولیک
با استفاده از روغن تحت فشار کار میکنه. ظرفیت بار خیلی بالایی داره (از ۵ تا ۵۰۰ تن). کنترلش با پمپ دستی یا برقی هست و حرکتش نرم و یکنواخته. برای بلند کردن پلها، دالهای بتنی و سازههای سنگین بهترین انتخابه.
پیشنهاد تصویر: نمای نزدیک از پمپ دستی و سیلندر هیدرولیک جک صلیبی ۲۰ تنی.
🔩 جک مکانیکی (پیچی)
با چرخاندن مهره یا پیچ قدرتی، ارتفاع جک تغییر میکنه. ظرفیت کمتر (معمولاً زیر ۲۰ تن) داره ولی ارزونتر و سبکتره. برای کارهای تعمیراتی سبک، بالانس کردن قالبها و تنظیم ارتفاع تیرچهها استفاده میشه. سرعت پایینتر داره ولی به منبع برق یا روغن نیاز نداره.
💨 جک پنوماتیک (بادی)
با هوای فشرده کار میکنه. خیلی سریع هست ولی ظرفیت محدودی داره (معمولاً زیر ۵ تن). برای خطوط مونتاژ و جابهجایی قطعات سبک صنعتی مناسبتر از کارگاههای ساختمانیه.
جدول مشخصات جکهای بلند کننده رایج (هیدرولیک و مکانیکی)
| نوع جک | ظرفیت (تن) | حداقل ارتفاع (میلیمتر) | حداکثر ارتفاع (میلیمتر) | وزن (کیلوگرم) | کاربرد اصلی |
|---|---|---|---|---|---|
| هیدرولیک تک مرحلهای | 10 | 250 | 450 | 25 | تعمیر پل، جابهجایی تیر |
| هیدرولیک دو مرحلهای | 20 | 280 | 500 | 38 | بلند کردن دال بتنی، شمعگذاری |
| هیدرولیک قوی | 50 | 320 | 550 | 85 | تعویض پشتبان، سازههای سنگین |
| مکانیکی پیچی (صلیبی) | 5 | 180 | 300 | 12 | تعمیرات سبک، تنظیم قالب |
| مکانیکی پیچی متوسط | 10 | 200 | 350 | 18 | سقفهای صنعتی، زیرسازی ماشینآلات |
⚠️ اعداد تقریبی هستند و بسته به برند متفاوتند. برای استعلام دقیق با شماره ۰۹۱۲۱۳۹۰۶۸۳ تماس بگیرید.
چرا جکهای بلند کننده رو انتخاب کنیم؟
قدرت خردکننده
یک جک هیدرولیک ۲۰ تنی میتواند یک اتوبوس را از زمین بلند کند. این قدرت در پروژههای عمرانی که با المانهای پیشساخته بتنی (وزن هر قطعه تا ۱۵ تن) سروکار داریم، غیرقابل چشمپوشی است.
کنترل دقیق ارتفاع
برخلاف جرثقیل که حرکتهای درشتی داره، جکهای هیدرولیک به شما اجازه میدن بار رو میلیمتری بالا و پایین ببری. این دقت برای تراز کردن سازههای حساس (مثل ریل پل) ضروریه.
ایمنی بالا با شیر اطمینان
جکهای استاندارد دارای شیر فشارشکن هستند که از افزایش بیش از حد نیرو جلوگیری میکنن. همچنین میشوند با گیرههای مکانیکی قفل بشن تا در صورت افت فشار، بار ناگهانی پایین نیاد.
قابلیت هماهنگی چندگانه
با استفاده از منیفلد و پمپ مرکزی، میتونید چندین جک را همزمان و هماهنگ برای بلند کردن یک بار بزرگ (مثلاً یک دکل پل) استفاده کنید.
چطور یک جک بلند کننده را ایمن نصب کنیم؟ (گام به گام)
- تکیهگاه زیر جک: زیر جک حتماً یک صفحه فولادی صاف یا بتن با مقاومت کافی قرار بدید. هرگز جک را مستقیم روی خاک یا آسفالت نرم نگذارید.
- مرکز بار: محور جک باید دقیقاً زیر مرکز ثقل بار قرار بگیره. اگر کج نصب بشه، خطر کمانش و واژگونی وجود داره.
- اتصال سرجک به بار: سرصلیبی را طوری زیر تیر یا دال قرار بدید که تماس کامل و بدون لغزش داشته باشه. در صورت لزوم از گوههای چوبی یا لاستیکی برای پر کردن فاصله استفاده کنید.
- فشار دادن اولیه: با پمپ دستی، فشار اولیه رو به آرامی افزایش بدید تا جک با بار تماس کامل پیدا کنه. هیچ صدای تقتق یا ترک نباید بشنوید.
- بلند کردن تدریجی: بار رو حداکثر ۵۰ میلیمتر در هر دقیقه بالا ببرید. هر ۲۰ میلیمتر یک بار، زیر بار شمعهای ایمنی (شاهین) قرار بدید تا اگر جک خراب شد، بار نیفته.
- قفل مکانیکی: بعد از رسیدن به ارتفاع مطلوب، از مهره قفل یا حلقه مهار استفاده کنید و فشار هیدرولیک رو کم کنید تا بار روی قفل مکانیکی بشینه.
چکلیست ماهانه برای افزایش عمر جکهای بلند کننده
- بازرسی بصری: ترک، خمیدگی، خوردگی یا لهیدگی سیلندر و پیچها. حتی یک خط مویی روی سیلندر هیدرولیک میتواند فاجعه بیافریند.
- روانکاری: رزوهها و اتصالات مکانیکی را هر ماه با گریس مناسب چرب کنید. در جکهای هیدرولیک سطح روغن را بررسی کنید و سالی یک بار تعویض کنید.
- تست عملکرد: هر جک قبل از پروژه اصلی با ۱.۲۵ برابر بار نامی تست شود (در حالت بدون بار خطرناک).
- نگهداری در انبار: جکها را در جای خشک و بدون گردوغبار، با سطح کروم اندود شده (برای هیدرولیک) و دور از بارگذاری نگهداری کنید.
پیشنهاد تصویر: یک جدول زمانبندی نگهداری پیشگیرانه برای جکهای هیدرولیک و مکانیکی.
۳ خطای مرگباری که نباید با جک بلند کننده انجام بدی
- کار با جک بیش از ظرفیت: ظرفیت جک برای شرایط ایدهآل است. هرگز به آن نزدیک نشوید. همیشه ضریب ایمنی ۲.۵ برابر را رعایت کنید.
- بلند کردن بار بدون تکیهگاه جانبی: جکهای صلیبی فقط برای نیروی فشاری محوری طراحی شدند. اگر بار کج شود، جک واژگون میشود. حتماً از پایههای کناری یا اسکافلد محافظ استفاده کنید.
- استفاده از جک ترک خورده یا زنگزده: خوردگی نقطی روی سیلندر میتواند باعث پارگی ناگهانی و پاشش روغن با فشار شود. جکهای آسیبدیده را فوراً از مدار خارج کنید.
جک بلند کننده (صلیبی) در مقابل جک سقفی ساده
| ویژگی | جک بلند کننده (صلیبی هیدرولیک/مکانیکی) | جک سقفی معمولی (شمع ساختمانی) |
|---|---|---|
| ظرفیت بار معمول | ۵ تا ۵۰ تن | ۱ تا ۳ تن |
| نوع عملکرد | بلند کردن فعال بار (بالا و پایین) | نگهداری ایستا (فشار قائم) |
| منبع نیرو | پمپ هیدرولیک / پیچ دستی | مهره و پین (تنظیم دستی) |
| کنترل ارتفاع | دقیق و پیوسته (میلیمتری) | پلهپله (با سوراخهای پین) |
| کاربرد اصلی | تعمیر پل، جابهجایی سازه، شمع موقت | زیر قالب بتن (سقفسازی) |
پروژهات به چه جک بلند کنندهای نیاز داره؟
انتخاب جک مناسب بر اساس وزن بار، ارتفاع و شرایط کاری تخصص مهندسی میخواد. تیم دشت آبادی با ۲۰ سال سابقه در تأمین تجهیزات هیدرولیک و مکانیکی، آماده مشاوره رایگان است. برای دریافت کاتالوگ فنی و قیمت روز تماس بگیر.
پاسخ به ۵ سوال پرتکرار درباره جکهای بلند کننده
آیا میتوانم از جک صلیبی برای بلند کردن یک ساختمان یک طبقه استفاده کنم؟
تفاوت جک هیدرولیک تک مرحلهای و دو مرحلهای چیست؟
آیا جکهای بلند کننده نیاز به کالیبراسیون دورهای دارند؟
بهترین برندهای جک بلند کننده کدامند؟
حداکثر ارتفاعی که یک جک صلیبی مکانیکی میتواند بلند کند چقدر است؟
جمعبندی: جک مناسب = پروژه ایمن + صرفه اقتصادی
جکهای بلند کننده (صلیبی) ابزارهایی قدرتمند و دقیق هستند که در دستان ماهر و با رعایت نکات ایمنی، معجزه میکنند. فرقی نمیکند پروژه کوچک تعمیراتی دارید یا سازه عظیم پل؛ انتخاب درست ظرفیت، نوع (هیدرولیک یا مکانیکی) و نصب اصولی، موفقیت را تضمین میکند. اگر هنوز تردید دارید، کارشناسان ما آمادهاند با آنالیز رایگان، دقیقاً بگویند به چه جکی نیاز دارید. همین الان با ۰۹۱۲۱۳۹۰۶۸۳ تماس بگیرید و خیال خود را از بابت بلند کردن هر باری راحت کنید.
